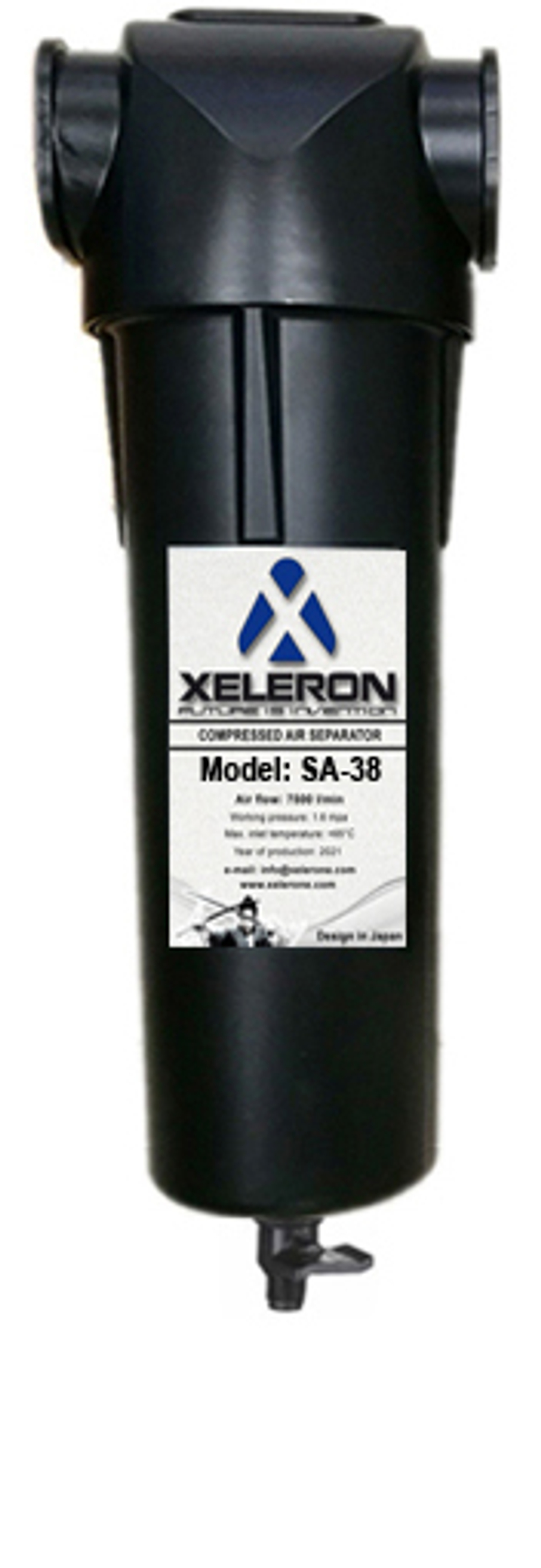

Циклонный сепаратор Xeleron SA-38 – это максимально продуманная конструкция для повышения эффективности очистки сжатого воздуха от капель конденсата.
Инновационная конструкция
Инновационная конструкция обеспечивает оптимизированное управление потоком сжатого воздуха с минимально возможными потерями давления и высокой степенью очистки до 99%, что гарантирует постоянное поддержание низких эксплуатационных расходов.
Максимально высокая эффективность
Эффективная конструкция сепаратора обеспечивает надежное удаление конденсата и твердых частиц из сжатого воздуха. Сепаратор Xeleron SA-38 демонстрирует отличные показатели эффективности удаления капель влаги размером до 10 мкм – от 92% до 99%. Кроме того сепараторы SA могут эффективно работать как при постоянном, там и при переменном расходе от 25% до 125% от номинальной пропускной способности
Готовая система очистки сжатого воздуха
Комбинация из циклонного сепаратора и магистральных фильтров сжатого воздуха Xeleron делает систему очистки сжатого воздуха более компактной и простой, чем когда-либо прежде.
Принцип работы циклонного сепаратора Xeleron SA
Высокопроизводительные циклонные сепараторы Xeleron серии SA работают на принципе инерции, чтобы эффективно и надежно удалять из сжатого воздуха до 99% жидкости в виде капель.
Циклонные сепараторы SA обеспечивают идеальный баланс между качеством воздуха и эффективностью, гарантируя оптимальное отделение воды при минимальных эксплуатационных расходах.
Принцип работы сепаратора SA построен на законе инерции, согласно которому капли воды, приобретя определенную скорость и направление движения, сохраняют эту скорость и направление Когда поток сжатого воздуха движется в одну сторону, то капли конденсата находящиеся в сжатом воздухе приобретают скорость в направлении этого движения. Затем сжатый воздух резко меняет направление движения в другую сторону, а капли конденсата уже приобретя первоначальное направление продолжают двигаться в этом направлении, тем самым происходит разделение сжатого воздуха и капельной влаги.
Широкая линейка
Широкий диапазон модельного ряда сепараторов SA с присоединением от 1/2 до 3 дюймов гарантирует максимальную гибкость в выборе.
Доступные опции
В качестве опции циклонный сепаратор также может быть оснащен автоматическим клапаном слива конденсата Xeleron AD20 или Xeleron XTD-01.
Варианты решений Xeleron по подготовке сжатого воздуха
В квадратиках указан класс чистоты воздуха по ISO 8573-1
- Винтовой компрессор Xeleron.
- Циклонный сепаратор Xeleron SA.
- Воздушный ресивер.
- Фильтр сжатого воздуха грубой очистки Xeleron Q.
- Осушитель сжатого воздуха Xeleron рефрижераторного типа с точкой росы +3°С.
- Осушитель сжатого воздуха Xeleron адсорбционного типа с точкой росы -40°С.
- Фильтр сжатого воздуха тонкой очистки Xeleron P.
- Фильтр сжатого воздуха сверх тонкой очистки Xeleron H.
- Фильтр сжатого воздуха угольный Xeleron C.
Классы чистоты воздуха по ISO 8573-1
| Класс чистоты воздуха | Максимальное содержание компрессорного масла, мг/м3 | Максимальный размер пылевидных частиц, мкм | Максимальное содержание пылевидных частиц, мг/м3 | Максимальное содержание воды, г/м3 | Точка росы сжатого воздуха, °C |
|---|---|---|---|---|---|
| 1 | 0.01 | 0.1 | 0.1 | 0.003 | -70°C |
| 2 | 0.1 | 1 | 1 | 0.117 | -40°C |
| 3 | 1 | 5 | 5 | 0.88 | -20°C |
| 4 | 5 | 15 | 8 | 5.953 | +3°C |
| 5 | 25 | 40 | 10 | 7.732 | +7°C |
| 6 | - | - | - | 9.356 |
+10°C |
Сферы применения
Магистральные сепаратор Xeleron SA-38 подходит для применения в большинстве сфер использования сжатого воздуха для производственных целей в химической, металлургической, обрабатывающей и пищевой отраслях.
Высочайшее качество во всех деталях
Полимерное покрытие черного цвета защищает корпус циклонного сепаратора из высококачественного алюминия, это гарантирует что он будет защищен от коррозии в течение многих лет.
