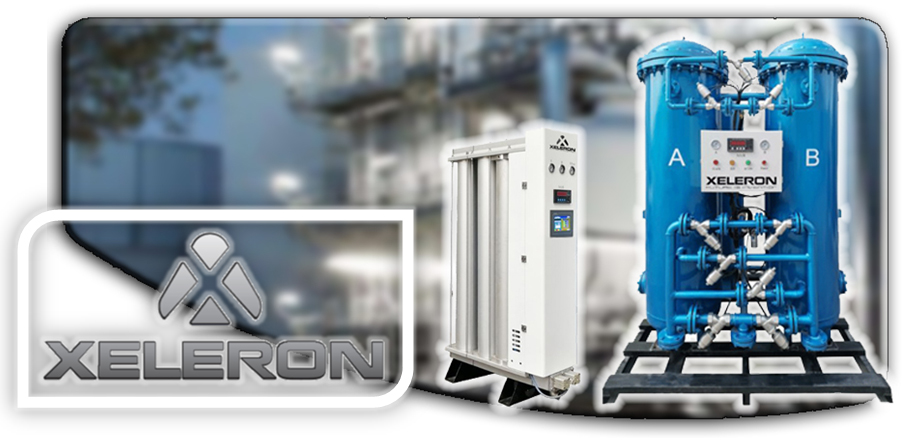

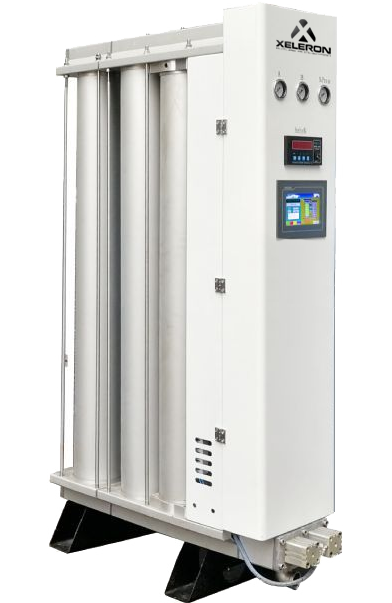

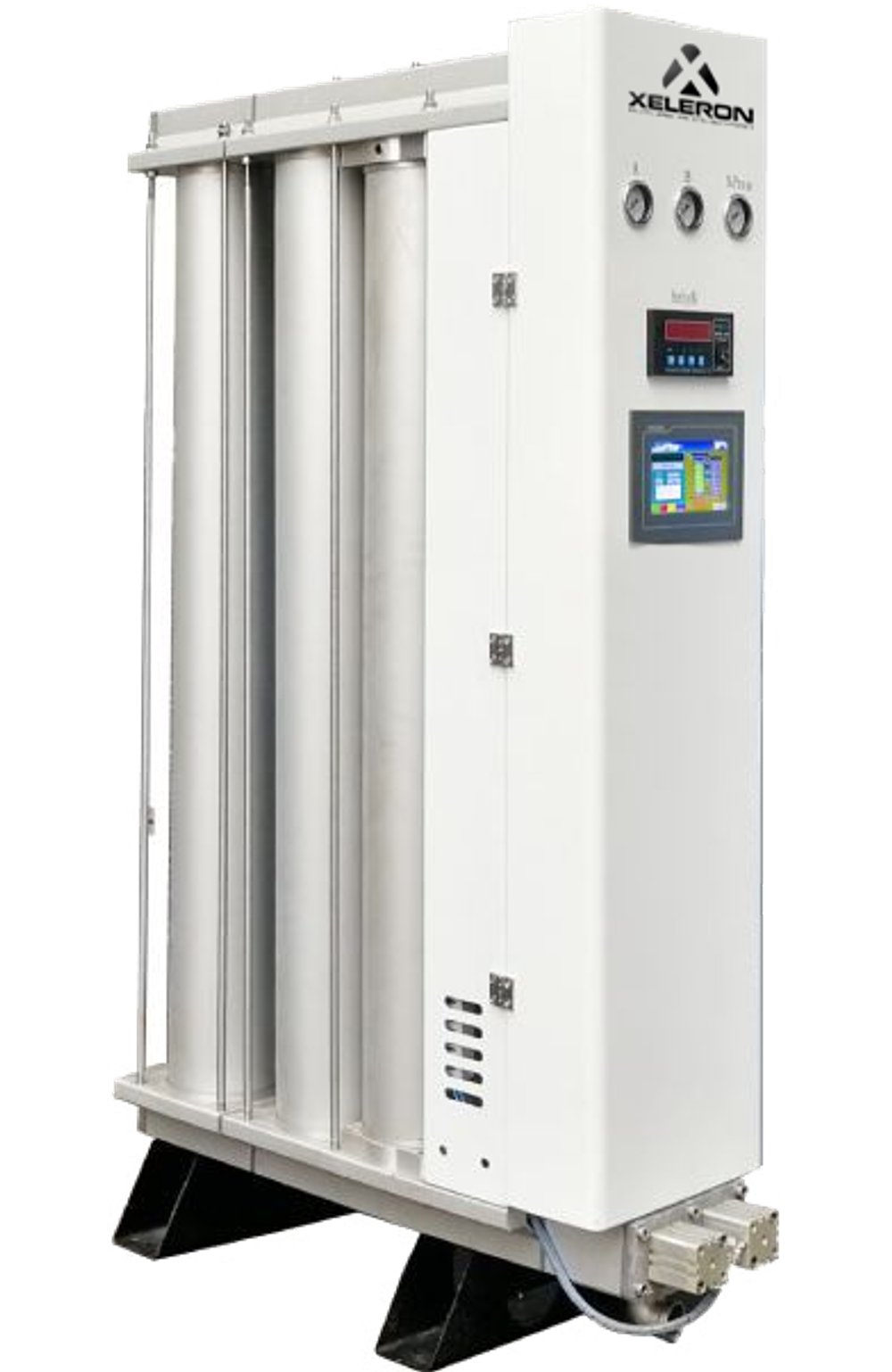

Модульный генератор азота Xeleron

Модульный генератор азота Xeleron

Высокая эффективность и низкое содержание примесей в получаемом азоте. Это достигается в совокупности с энергосбережением и сокращением вредных выбросов. В модульном генераторе азота используется высокоэффективное молекулярное сито с соотношением воздуха к азоту 4,2 : 1 при чистоте 99,99%, а в традиционном двух колонном генераторе азота соотношение воздуха к азоту составляет 5,5 : 1 при чистоте азота 99,99%. Например для модульного генератора азота 40 м³/ч требуется 2,8 м³ / мин сжатого воздуха, а для двух колонного генератора азота 40 м³/ч требуется 3,7 м³ / мин, что позволяет экономить 24% энергии.

Программируемый блок управления PLC, оснащенный экраном с высоким разрешением, позволяет отслеживать различные данные: давление воздуха, давление азота, чистоту азота, поток азота, вести журнал рабочего состояния и т.д. Контроллер имеет функцию автоматического сброса азота, если он не достиг заданного уровня чистоты и энергосберегающий автоматический перерыв в работе для экономии энергии в случае отсутствия потребления азота.

Уникальный метод управления, сочетающий использование электромагнитного клапана и пневматического клапан, используется, чтобы избежать традиционной громоздкой структуры управления с несколькими клапанами, а работа такого решения является стабильной и надежной.

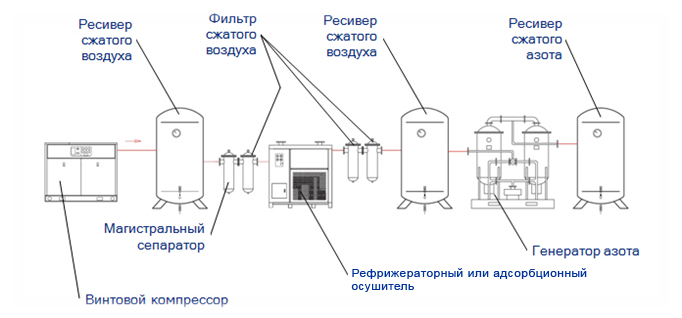

Схема установки оборудования

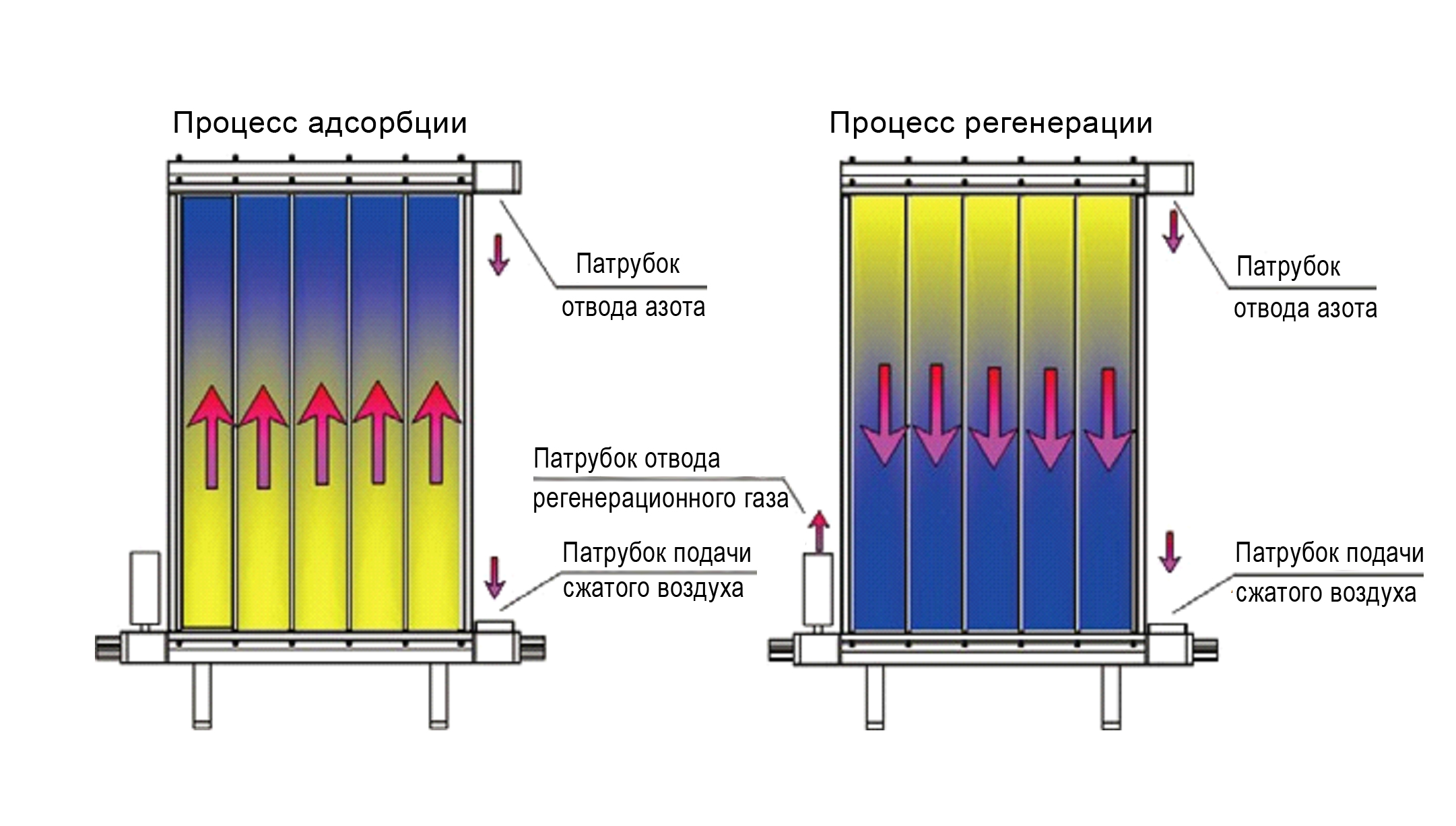

Принцип работы модульного генератора азота

Модульный генератор азота Xeleron состоит из нескольких модулей изготовленных из высокопрочного алюминиевого сплава. Каждый модуль разделен на две камеры, и каждая камера заполнена адсорбентом для разделения азота и кислорода из сжатого воздуха. Когда камера работает (адсорбция), противоположная сторона регенерируется с использованием метода адсорбции с переменным давлением. Во время работы сжатый воздух равномерно диффундирует вверх от дна адсорбционной камеры, кислород из воздуха адсорбируется адсорбентом, при этом происходит отделение кислорода из воздуха и получается азот. Во время регенерации азот высокой чистоты расширяется с рабочего давления до атмосферного, проходит через адсорбент насыщенный кислородом и забирает кислород, который он адсорбировал, при этом адсорбент регенерируется.

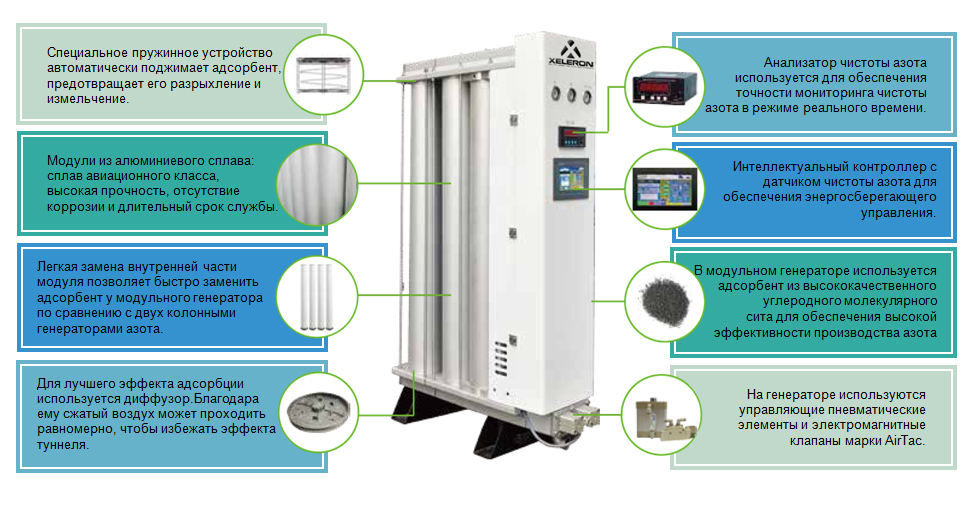

Особенности модульного генератора азота Xeleron

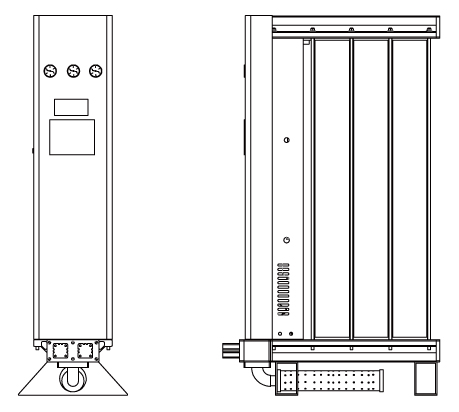

Конструктивные особенности модульного генератора азота

В модульном генераторе азота Xeleron используются модули с двумя камерами из алюминиевого сплава. Модульный генератор превосходит традиционную конструкцию генератора азота с двумя колоннами. Генератор получается компактным, а его объем составляет лишь половину от традиционного генератора азота. Модульная структура обеспечивает большую гибкость, позволяет сэкономить место и разместить в цехе отдельный генератор азота для подачи азота высокой чистоты.

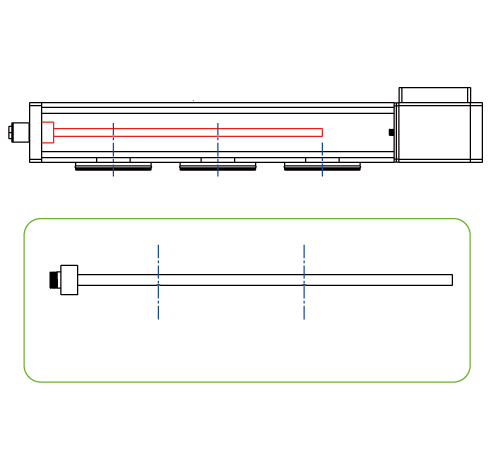

Улучшенное распределение сжатого воздуха в модульного генератора азота

Многокамерная конструкция адсорбционной камеры делает ее более компактной. Оптимизированная конструкция распределения газа позволяет сжатому воздуху равномерно проходить через адсорбционную камеру с высокой скоростью, избегая туннельного эффекта адсорбента. Это решает проблему распределения воздушного потока по сравнению с адсорбционной колонной двух колонного генератора азота. Так же в модульном генераторе азота  лучше эффективность адсорбции и ниже скорость измельчения адсорбента, что позволяет адсорбенту лучше разделять азот и кислород в сжатом воздухе. Уникальная антиокислительная и антикоррозионная обработка внутренних поверхностей модульного генератора позволяет избежать вторичного загрязнения азота, делая комплектующие более прочными, более чистыми и стойкими к появлению ржавчины в трубах из углеродистой стали.

Высокая эффективность модульного генератора азота

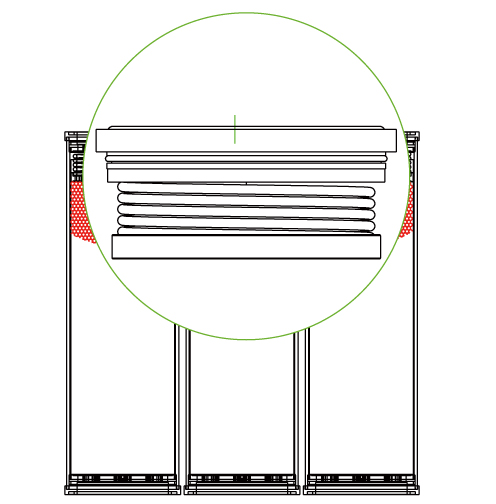

Адсорбционная камера состоит из адсорбционной трубки, адсорбента, диффузионной сетки, уплотнительного материала, пружинного устройства сжатия и фитингов. В нем используется технология уплотнения адсорбента с помощью пружинного прижимного устройство, чтобы адсорбент более плотно заполнял зазор между адсорбентом и торцевой крышкой. Эта технология не только продлевает срок службы адсорбента, но и максимизирует эффективность адсорбции, а так же обеспечивает более стабильную чистоту азота.

Стабильный уровень чистоты азота у модульного генератора

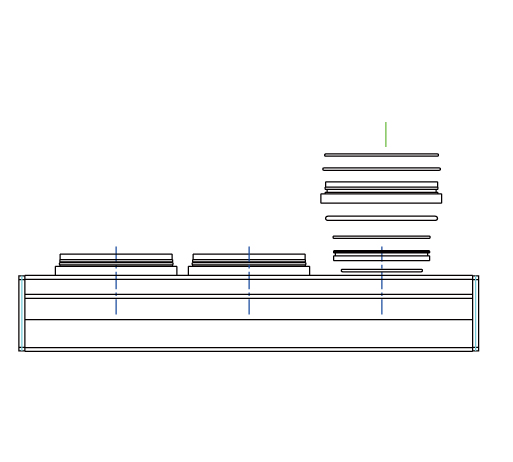

Каждый отдельный адсорбционный модуль в генераторе имеет отдельный диффузор для обеспечения равномерного распределения воздушного потока, так что каждая адсорбционная камера может проявлять максимальную эффективность. Новая герметичная торцевая крышка состоит из внешней видимой крышки и внутренней невидимой крышки. Двойное уплотнение полностью герметично и эффективно предотвращает утечку сжатого газа, что улучшает качество азота и продлевает срок службы адсорбента.

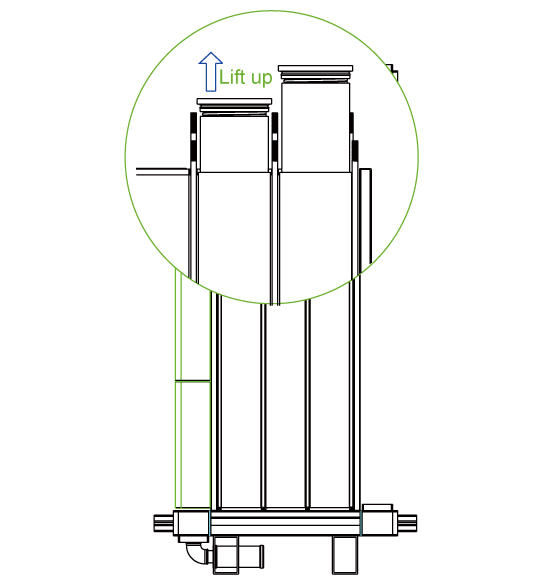

Легкое обслуживание модульного генератора азота

Адсорбент в модульном генераторе азота располагается внутри адсорбционной камеры и помещен в специальную адсорбционную трубку. Корпус адсорбционной трубки изготовлен из жаростойкого и прочного пластика, внутрь трубки засыпается адсорбент. При замене адсорбента необходимо заменить только сердцевину, что может обеспечить быструю замену на месте и эффективно устранить такие недостатки, как большую рабочую нагрузку, длительное время и неполное заполнение адсорбента для двух-колонного адсорбционного генератора азота.

Преимущества модульного генератора азота:

• Технология разделения потока сжатого воздуха позволяет использовать адсорбент более эффективно.
• Небольшие габаритные размеры модульного генератора азота допускают размещать его там, где нельзя установить двух-колонный генератор азота.
• Отсутствует необходимость в проверке сосудов под давлением, это экономия средств и времени пользователей.
• Корпус адсорбционного модуля изготовлен из алюминиевого сплава, который не корродирует, что особенно востребовано для пищевой и фармацевтической промышленности;
• Технология замены адсорбента, которая сводится к замене адсорбционных трубок делает обслуживание простым и удобным;
• В модуле адсорбент находится в специальных трубках, в которых для увеличения плотности адсорбент поджимается пружинным клапаном, что увеличивает эффективнось процесса адсорбции.

Корпус из коррозионностойкого высокопрочного алюминиевого сплава позволяет избежать поломок установки, вызванных коррозией, это значительно продлевает срок службы генератора азота и  обеспечивает нормальную работу вашего производства. Некоторые модели могут оснащаться встроенным накопителем азотом, что позволяет экономить место при установке оборудования.

Модульный генератор Xeleron может поддерживать непрерывную подачу азота требуемого качества 24 часа в сутки. При расширении производственных мощностей нет необходимости демонтировать существующий генератор азота и заменять его на более мощный. Требуется только добавить соответствующий модуль для удовлетворения требований расширения, что удобно, быстро и экономит затраты.

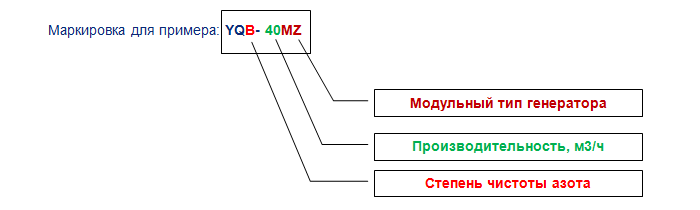

Расшифровка модельного ряда модульных генераторов азота:

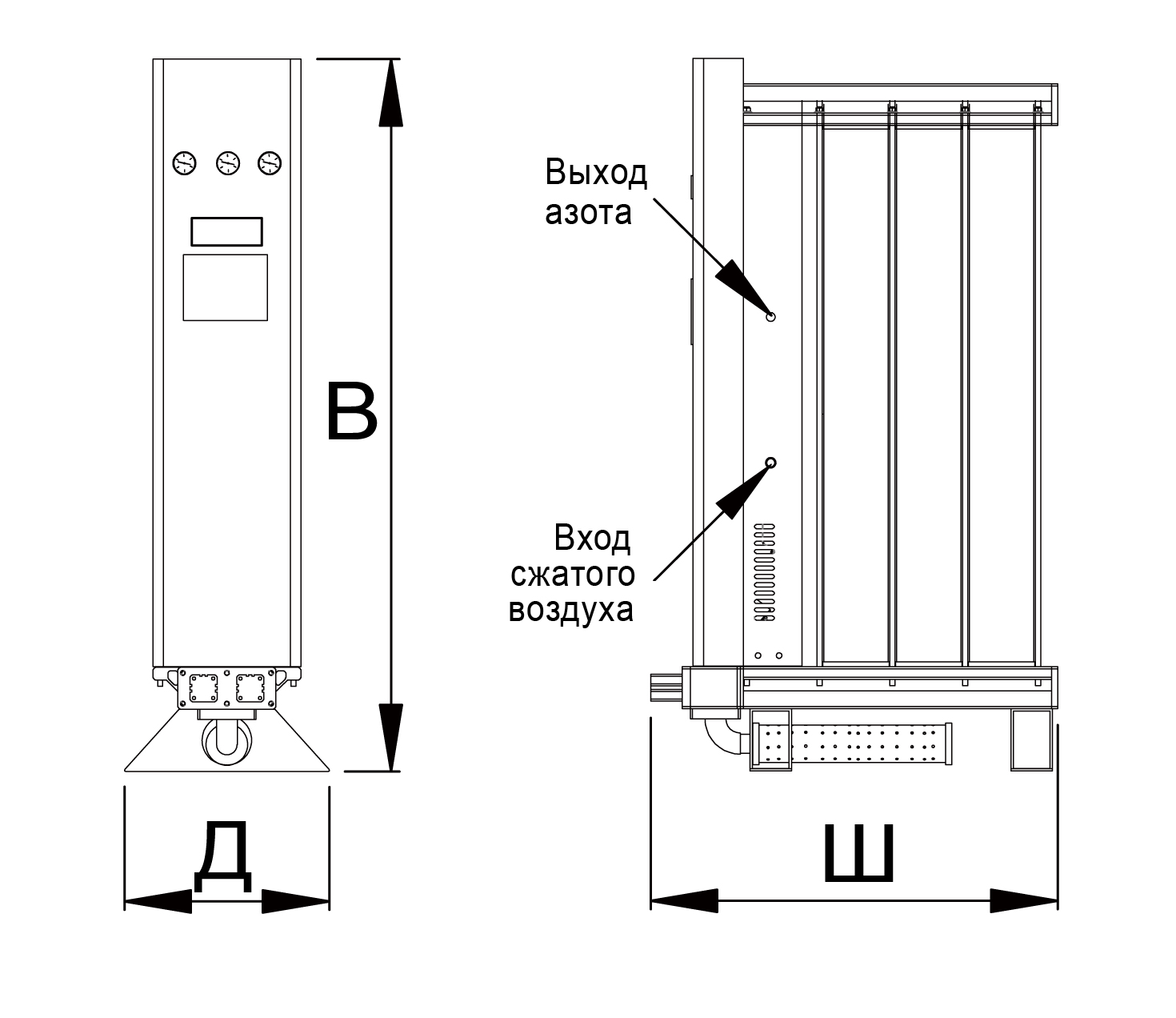

Размеры модульного генератора азота Xeleron

Технология работы азотного генератора Xeleron адсорбционного типа

Адсорбция с переменным давлением (PSA) - это новый тип технологии газового адсорбционного разделения, в котором в качестве адсорбента используется углеродное молекулярное сито (углеродное молекулярное сито - это разновидность адсорбента, изготовленного из угольного порошка, который специально обрабатывается и его поверхность становится покрыта бесчисленными микропорами). Адсорбент используется в установках PSA для выделения азота из воздуха, тем самым получая чистый азот.

Принцип разделения построен на размере молекул газа: принимая во внимание различные диаметры молекул кислорода и азота (меньший у азота и больший у кислорода). Когда сжатый воздух проходит через адсорбционный слой, молекулы кислорода непосредственно входят в поры на поверхности углеродного молекулярного сита и адсорбируются, а молекулы азота не могут проникать в поры и находятся в адсорбционном слое, обогащенном для образования азота определенной чистоты. Способность углеродного молекулярного сита поглощать кислород увеличивается при повышении давления газа и уменьшается при понижении давления. Принцип адсорбции, когда углеродное молекулярное сито находится под давлением, и десорбции, когда давление сброшено, используется в цикличесвкой работе генератора PSA для достижения цели выделения азота из воздуха.

Преимущества производства азота на генераторе PSA:

• Быстрое производство азота и его стабильная чистота.
• Генератор может работать при комнатной температуре и обычном давлении (0,8 МПа), без нагрева адсорбента во время регенерации.
• Простое управление и удобное обслуживание.
• Работа в непрерывном цикле может быть полностью автоматизирована.

Основные характеристики генераторов PSA:

Примечание. Из-за конструктивных различий генераторов азота, когда поток азота меньше или равен 40 м3/ч, рекомендуется использовать модульные генераторы азота. Когда расход азота превышает 40 м3/ч, рекомендуются двух колонные генераторы азота.

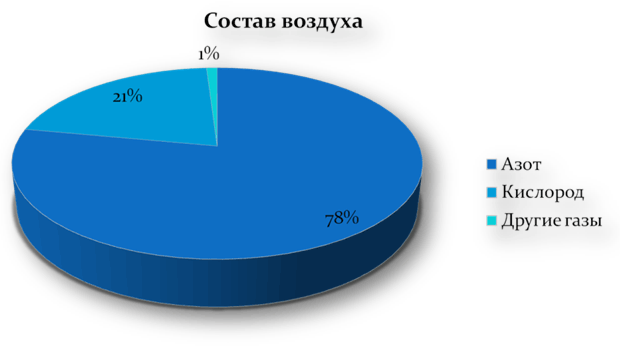

Азот с химической формулой N2 представляет собой газ без цвета и запаха, и обычно азот менее плотен, чем воздух. Азот составляет 78,08% (объемная доля) всей атмосферы и является одним из основных компонентов воздуха. При стандартном атмосферном давлении, когда азот охлаждается до -195,8°C, он становится бесцветной жидкостью, а при охлаждении до -209,8°C жидкий азот превращается в снежное твердое вещество. Азот химически инертен и плохо реагирует с другими веществами при комнатной температуре, поэтому его часто используют в качестве консервантов. Однако в условиях высокой температуры и высокой энергии он может подвергаться химическим изменениям с определенными веществами, это используется для получения новых химических веществ.

Различные степени чистоты азота в промышленности

Чистота азота 95 - 99,9% (химическая промышленность)

Азот чистотой 95 - 99,9% используется в химической промышленности (в первую очередь в химическом сырьевом газе), для продувки трубопроводов, в качестве защитного газа, для транспортировки продуктов и т.д. В химической промышленности азот такой степени чистоты используется в производстве спандекса, резины, пластмасс, шин, полиуретана.

Чистота азота 99 - 99.9% (медицина, пищевая промышленность)

Азот чистотой 99-99,9% в основном применяется при упаковки пищевых продуктов и медицинской продукции, при консервировании пищевых продуктов, газ для доставки. Азот с чистотой более 99% получают с помощью механизма производства азота с адсорбцией при переменном давлении. При этом чтобы получить более высококачественный азот, он может дальше после генератора азота подвергаться процессу стерилизации, удалению пыли и паров воды, чтобы соответствовать особым требованиям промышленность.

Чистота азота 99,9-99,99% (электронная промышленность)

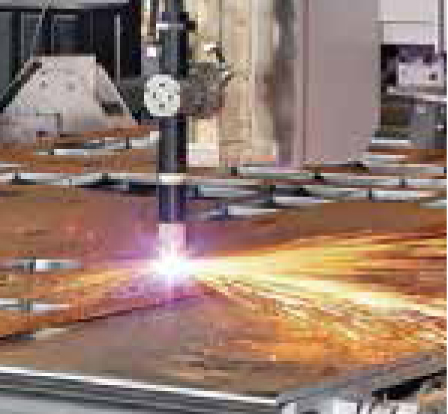

Обычно используется для упаковки, сварки, спекания, отжига, восстановления, хранения электронной продукции. В основном используется в пайке, пьезоэлектрике, электронной керамике, литиевых батареях, электронных сплавах, лазерной резке и других отраслях промышленности. Требования к чистоте азота также различаются в зависимости от использования, но как правило не могут быть ниже 99,9%. Некоторые процессы требуют применения высококачественного азота с чистотой выше 99,9995% и точкой росы ниже -65°.

Чистота азота ≥99,999% (металлургия, металлообрабатывающая промышленность)

Используется в качестве защитного газа, защитного газа для спекания, азотирования, очистки печи и продувочного газа и т.д. Азот с такой чистотой широко используется при термообработке металлов, порошковой металлургии, получении магнитных материалов, обработке меди, полупроводниках. Азот с чистотой более 99,9% получают с помощью механизма производства азота с адсорбцией с переменным давлением, а затем объединяют с оборудованием для очистки азота, чтобы получать высококачественный азот с чистотой более 99,9995% и точкой росы ниже -65°C.
