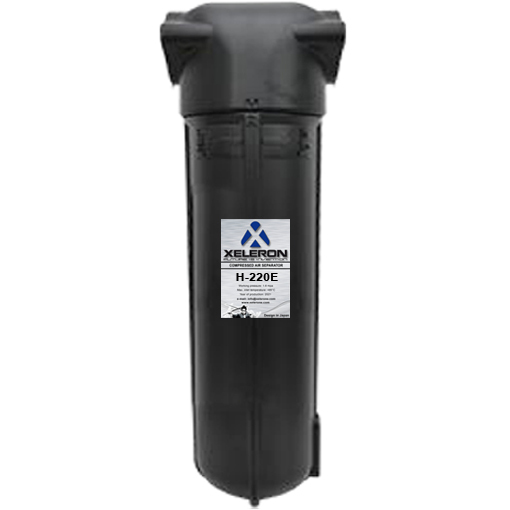

Магистральный фильтр сжатого воздуха Xeleron H-220E – это максимально продуманная конструкция для очистки сжатого воздуха от капель конденсата и твердых частиц.
Класс очистки воздушных фильтров делится на 4 типа фильтров: Q, P, H, C.
Q: фильтр может отфильтровывать жидкие и твердые частицы размером более 5 микрона, очистка от масла до 3,0 мг/м³.
P: фильтр может отфильтровывать жидкие и твердые частицы размером более 1 микрона, очистка от масла до 1,0 мг/м³.
H: фильтр может отфильтровывать жидкие и твердые частицы размером более 0,01 микрона, очистка от масла до 0,01 мг/м³.
C: фильтр может отфильтровывать остаточные пары масла и другие запахи в сжатом воздухе.
Инновационная конструкция
Инновационная конструкция обеспечивает оптимизированное управление потоком сжатого воздуха с минимально возможными потерями давления и высокой степенью очистки до 99,9999%, что гарантирует постоянное поддержание низких эксплуатационных расходов.
Максимально высокая эффективность
Эффективная конструкция магистрального фильтра обеспечивает надежное удаление конденсата и твердых частиц из сжатого воздуха. Фильтры Xeleron демонстрирует отличные показатели эффективности удаления пыли и капель влаги размером до 0,01 мкм с эффективностью до 99,9999%. Кроме того фильтры Xeleron могут эффективно работать как при постоянном, там и при переменном расходе от 0% до 100% от номинальной пропускной способности.
Готовая система очистки сжатого воздуха
Комбинация из циклонного сепаратора и магистральных фильтров сжатого воздуха Xeleron делает систему очистки сжатого воздуха более компактной и простой, чем когда-либо прежде.
Магистральные коалесцентные фильтры Xeleron
При рассмотрении оборудования для обработки сжатого воздуха магистральные фильтры особенно важны для рентабельной работы любой пневматической системы независимо от типа установленного компрессора. Магистральные коалесцентные фильтры Xeleron можно считать наиболее важной частью очистительного оборудования, поскольку они не только очищают от основных загрязняющих веществ, содержащихся в сжатом воздухе, но также защищают от загрязнения холодильные и адсорбционные осушители сжатого воздуха, нередко входящие в систему очистки.
Широкая линейка
Широкий диапазон модельного ряда магистральных фильтров Xeleron с присоединением от 1/2 до 3 дюймов с резьбовым присоединением и с фланцевым до DN80 гарантирует максимальную гибкость в выборе.
Доступные опции
В качестве опции магистральный фильтр Xeleron H-220E также может быть оснащен автоматическим клапаном слива конденсата Xeleron AD20 или Xeleron XTD-01.
Варианты решений Xeleron по подготовке сжатого воздуха
В квадратиках указан класс чистоты воздуха по ISO 8573-1
- Винтовой компрессор Xeleron.
- Циклонный сепаратор Xeleron SA.
- Воздушный ресивер.
- Фильтр сжатого воздуха грубой очистки Xeleron Q.
- Осушитель сжатого воздуха Xeleron рефрижераторного типа с точкой росы +3°С.
- Осушитель сжатого воздуха Xeleron адсорбционного типа с точкой росы -40°С.
- Фильтр сжатого воздуха тонкой очистки Xeleron P.
- Фильтр сжатого воздуха сверх тонкой очистки Xeleron H.
- Фильтр сжатого воздуха угольный Xeleron C.
Классы чистоты воздуха по ISO 8573-1
| Класс чистоты воздуха | Максимальное содержание компрессорного масла, мг/м3 | Максимальный размер пылевидных частиц, мкм | Максимальное содержание пылевидных частиц, мг/м3 | Максимальное содержание воды, г/м3 | Точка росы сжатого воздуха, °C |
|---|---|---|---|---|---|
| 1 | 0.01 | 0.1 | 0.1 | 0.003 | -70°C |
| 2 | 0.1 | 1 | 1 | 0.117 | -40°C |
| 3 | 1 | 5 | 5 | 0.88 | -20°C |
| 4 | 5 | 15 | 8 | 5.953 | +3°C |
| 5 | 25 | 40 | 10 | 7.732 | +7°C |
| 6 | - | - | - | 9.356 |
+10°C |
Сферы применения
Магистральный фильтр сжатого воздуха Xeleron H-220E подходит для применения в большинстве сфер использования сжатого воздуха для производственных целей в химической, металлургической, обрабатывающей и пищевой отраслях.
Высочайшее качество во всех деталях
Полимерное покрытие черного цвета защищает корпус магистрального фильтра Xeleron H-220E из высококачественного алюминия, это гарантирует что он будет защищен от коррозии в течение многих лет.
